工作原理

當除塵器分為多個單元，各單元需逐個單獨清灰，待清灰單元停止過濾，脈沖控制儀輸出電信號關閉該單元氣缸提升閥，然后該單元內脈沖閥逐個噴吹清灰。

型號規格

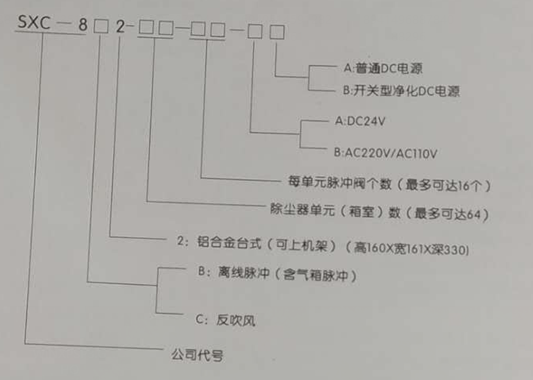

型號含義

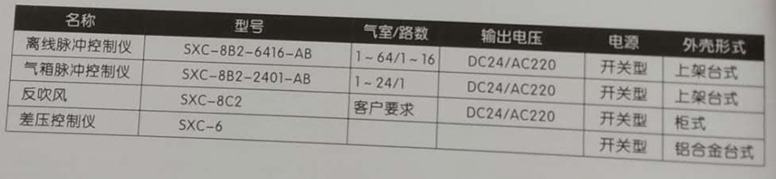

SXC-8B離線脈沖型控制儀主要型號規格表

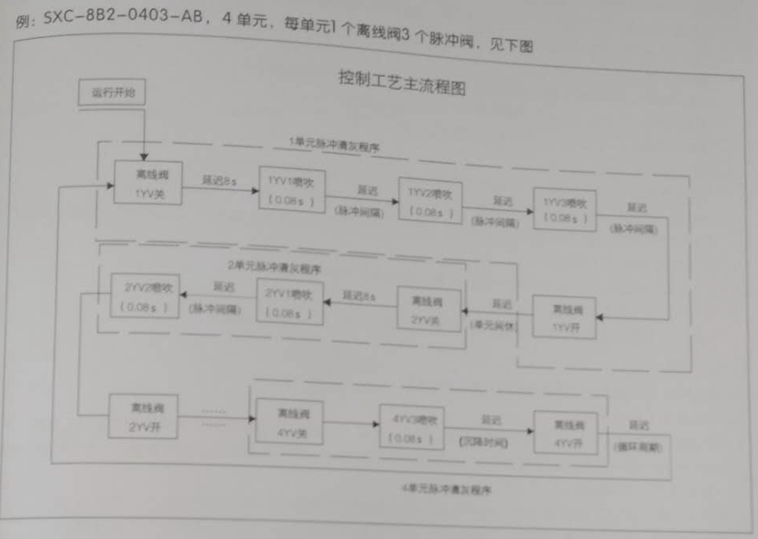

控制工藝主流程圖

離線脈沖控制儀(包括氣相脈沖)

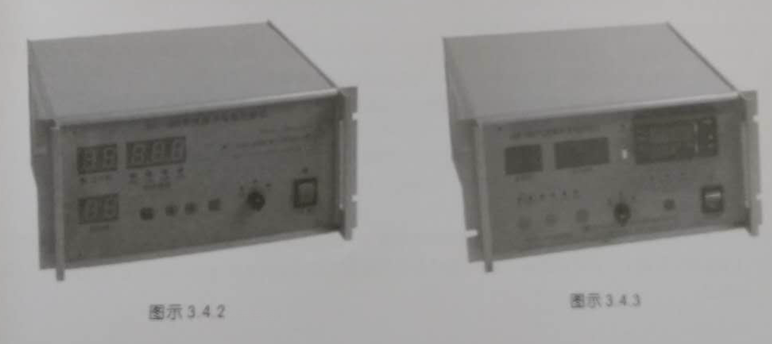

外形示意圖

技術參數和指標

離線閥個數(即單元數)選擇：1-64個(具體由用戶訂貨時提供，但必須是單線圈氣缸電磁閥)

沒單元脈沖電磁閥個(路)數選擇：1-16路(具體由用戶訂貨時提供)

每路輸出功率：DC24V/1.5A(也可AC220V：提升閥為單線圈氣缸電磁閥，離線提升閥和脈沖電磁閥的用電電壓，請用戶訂貨時注明)

各時間參數：

脈沖等待：8s(就是只有提升閥關閉或開啟8S后才到下一步程序)

脈沖寬度：0.02~2.55±0.001S(出廠已設置在通用值0.08S)

脈沖間隔：1~255S±0.1(氣箱脈沖沒有此項)

沉降時間：1~255S±0.1

單元間休：1~255S±0.1(一箱室完成脈沖清灰后下一箱室的間隔時間)

周期：0~255min±0.1(除塵器整個完成一次脈沖清灰循環后，輪到下一循環的間隔時間)

次數(只有氣箱脈沖才有)：0~20次，當控制儀接受到除塵器停機信號后，控制儀繼續完成的循環次數

定時/定壓差清灰方式任選

人工半自動檢查：選用任意一個單元進行離線脈沖清灰檢查

電源電壓允許大氛圍波動：AC170V~250V

外殼尺寸和整機重量：臺式鋁合金(上機架)機箱，160*300*330，12kg

操作步驟

1)請按附圖(外接線圈)接好控制儀和脈沖電磁閥

2)接通電源(電源開關)

3)設定各時間參數(各時間參數在運行時均為倒計時顯示)：首先將右邊的主開關撥向選擇位置，選擇燈亮;

脈沖寬度：脈沖燈亮，數字顯示0.08S。每按一下加或減鍵，顯示的數字就加0.01或減0.01S，直到你所需要的數字：可調范圍：0.02~2.55S

脈沖間隔：按一下檢查/選擇鍵，間隔燈亮，數字顯示8S(這是出廠前已設定好的)，操作同上

沉降時間：按一下檢查/選擇鍵，沉降燈亮，數字顯示8S(這是出廠前已設置好的)，操作同上

單元間隔(間休)：按一下檢查/選擇鍵，間休燈亮，數字顯示10S(這是出廠前已設置好的)，操作同上

循環周期(周期)：按一下檢查/選擇鍵，周期等亮，周期時間數字出廠前已設定0min，操作同上

次數：目前只有氣相脈沖有此項;按一下檢查/選擇鍵，次數燈亮，數字出廠前已設定0min，操作同上

4)正常運行：將右邊的主開關撥向運行，運行燈亮，立即開始正常的清灰程序運行。

5)人工檢查：將右邊的主要開關撥向檢查，檢查燈亮，人工檢查是對某一單元的脈沖閥和提升閥進行檢查

①按加或減鍵，選擇你所需要檢查的箱室號

②按下檢查/選擇鍵，就會氣動該單元(箱室)完成一次離線脈沖清灰;每按一次時間/檢查鍵，該單元(箱室)就完成一次離線脈沖清灰，以次來檢查該單元的離線閥和脈沖閥是否正常。

③完成某箱室的檢查后，繼續按加或減鍵，到下一個你要檢查的箱室號，按同樣的步驟檢查;

④如果要繼續檢查其他箱室，請重復①和②

檢查完畢后，將右邊的主要開關撥向運行，運行燈亮，控制儀恢復正常的脈沖清灰程序。

6)定時/差壓兩種清灰方式的選擇(僅限于8B2-2401型)

①定時：將定時/壓差開關撥到定時一邊。

②定壓差：將差壓接點信號接入控制儀后板的外接線端子，將定時/壓差開關撥到差壓一邊，當差壓有信號時(差壓接點導通)，氣動單次清灰程序，整個除塵器各單元順序離線脈沖清灰，等待有差壓信號后，再重新啟動。

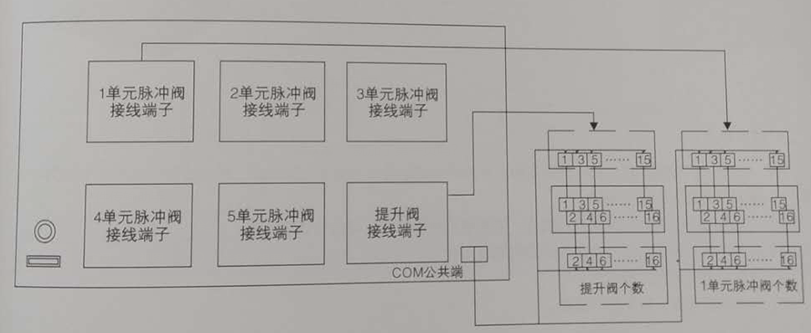

后板外接線圈

SXC-8B2Y氣箱脈沖控制儀后板接線圈

離線脈沖型(非氣箱脈沖)

附注：隨著輸出路數的大小，該型號的后板接線圖會有所改變，請以實物為準。
